頂擊篩分機

頂擊篩視頻

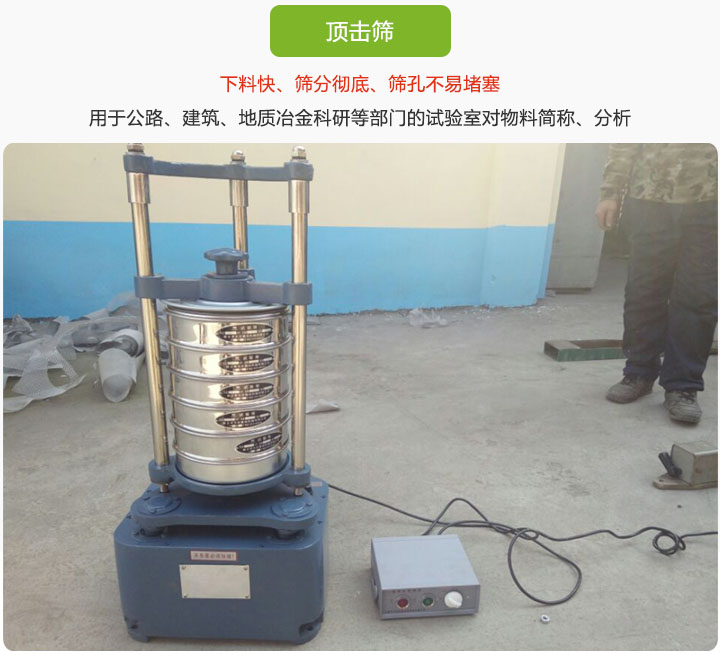

頂擊篩分機概述：

頂擊篩分機又叫頂擊式標準振篩機，結構緊湊新穎，能有效保證篩子搖動和頂擊次數，穩定可靠，并裝有數顯式時間繼電器。（用戶可根據需要調節來自動控制振篩時間）。頂擊篩機主要適應于煤質化驗以及地質、冶金、化工、科研、水泥、建筑等行業部門的實驗室化驗中對物料進行篩分分析。使用時將物料倒入上部篩內，在振動力的作用下，大于篩孔的物料留在篩內，小于篩孔的物料落入第二道篩上，如此工作下去，直到物料通過所有分析篩板、達到分級效果。

頂擊篩技術指標

序號	項目	數值	單位
1	搖動次數	290(+-)6	次/分
2	拍擊次數	156(+-)3	次/分
3	往復行程	25	MM
4	拍擊高度	38(+-)6	MM
5	套篩外徑	200、150、100、75	MM
6	可容篩層	1-7	層
7	使用電壓	380、220	V
8	輸出功率	370	W
9	外形尺寸	520*400*700	MM
10	凈重	125	KG

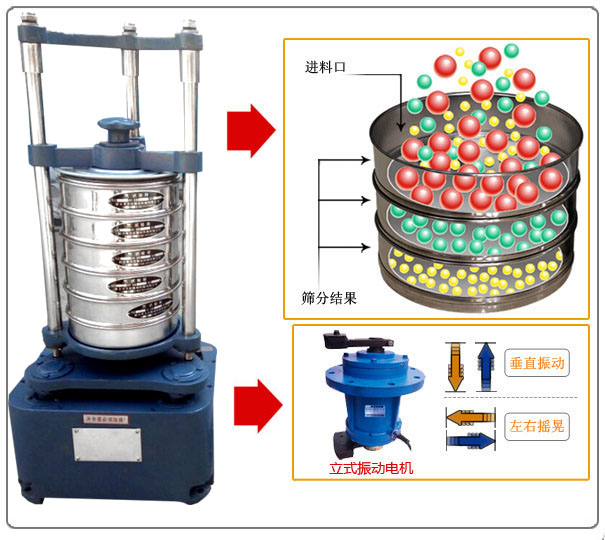

頂擊篩分機工作原理：

1、本機有電動機通過傳動軸，蝸輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個付偏心軸回轉使整個篩組的擺動得到半徑，也等于偏心距的平面周圍擺動。

2、同時在同一臺電動機帶動另一對蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落在機座的砧座上，使擺動架得到平面圓周搖動的同時進行振擊。

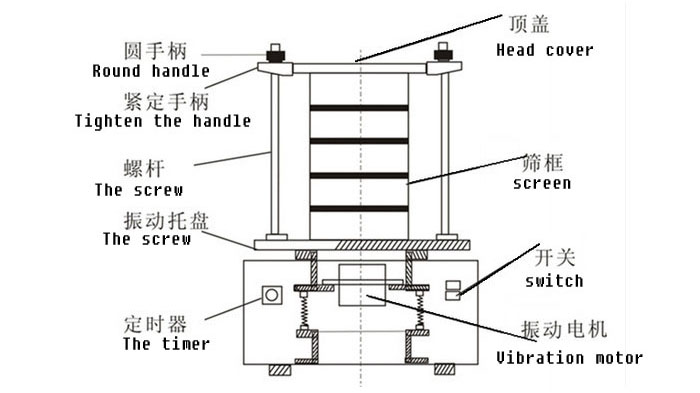

頂擊篩分機結構圖

頂擊篩機細節：

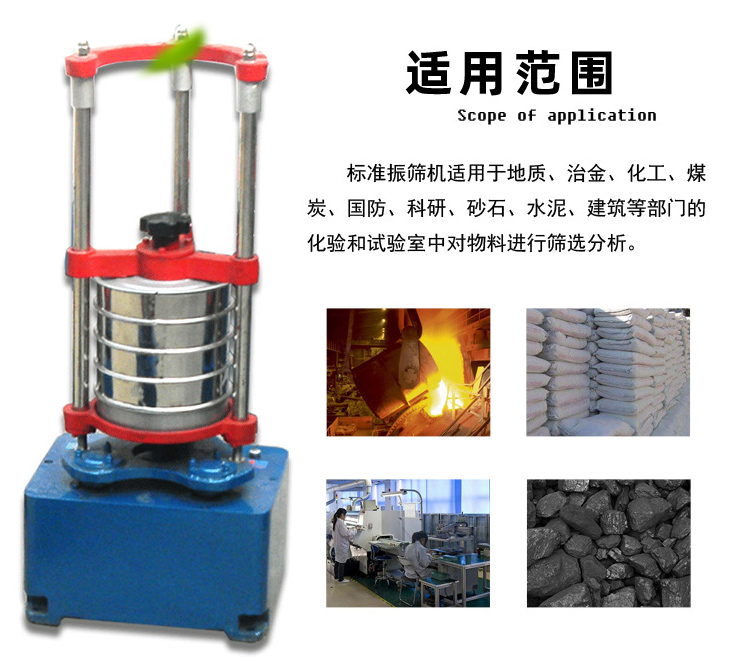

頂擊篩分機用途：

適用于建筑、地質、冶金、化工、煤炭、磨料、食品、醫藥等部門的實驗室或化驗室對顆粒物料進行篩分分析。

頂擊篩機使用說明：

1、在按放篩子時，應按照篩孔大小順序迭放，同時另加一個篩子底盤。

2、將需篩分化驗的物料倒入上層的篩子內，蓋好篩蓋然后按放在振擺儀承篩座內。

3、反時轉夾篩盤上的膠木手柄，將整個夾篩盤向下滑在套篩上，然后，再順時針旋轉夾篩盤上膠木柄，其內的頂桿軸夾緊承座，把整套分樣篩固緊。

4、把振擺儀上的定時器旋鈕撥到篩析所需時間，打開電源開關，振擺就會開始篩轉式的工作。

5、待定時器到達先定時間的定位，振擺儀自動停止工作。

6、反時針旋轉夾篩盤上的膠木手柄將央篩盤松開并向上提，固定在滑套上，取下分樣篩。依次將需析后殘留在各號篩子內的物粒用天平稱重到檢析比例。

7、初次工作時無上下震動，因電機倒轉，請將電源線頭調換一下。

頂擊篩分機注意事項：

1.用前潤滑，用后擦試干凈。

2.不準隨意拆改或解體使用，確因需要開發新功能或改造更新等，需按分級管理權限，履行審批手續后再實施。

3.經常進行設備的保養與維護，并存放在干燥通風之處，待用時間過長儀器設備，應定期通電開機，防止潮霉損壞儀器設備其零部件。

頂擊篩機安裝和保養：

1、為穩固振篩機，需用四個地腳緊固。

2、為保護內機件不受損壞，在使用前將箱體面板上的油尺頭取出，加機油3公斤。

3、每次篩分使用后，應擦干凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊，按放順序不能顛倒。

4、為穩固振篩機，需用四個地腳緊固。

5、為保護內機件不受損壞，在使用前將箱體面板上的油尺頭取出，加機油3公斤。

6、每次篩分使用后，應擦干凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊，按放順序不能顛倒。

7、電機，機箱每年清洗一次，定時器二年加油一次，確保機件的使用壽命，不使用時加防塵罩
